• DICOM上层协议为DIMSE提供透明的网络数据传输服务,即以上层协议规定的协议数据单元传送接收DIMSE的命令流与数据流。上层协议中制定了上层服务以及协议数据单元(Protocol Data Unit,PDU)。
    PDU是处在同一层的对等体用来交换的信息格式,DICOM根据上层服务定义了以下七种PDU:

  • ASSOCIATE-RQ PDU:连接建立请求PDU

  • A-ASSOCIATE-AC PDU:连接建立接受PDU

  • A-ASSOCIATE-RJ PDU:连接建立拒绝PDU

  • P-DATA-TF PDU:数据传输PDU

  • A-RELEASE-RQ PDU:连接释放请求PDU

  • A-RELEASE-RP PDU:连接释放响应PDU

  • A-ABORT PDU:异常终止PDU

一个PDU应该由PDU头和PDU数据组成。PDU头一共6个字节:第一个字节用来标识PDU类型;第二个字节保留作为协议将来发展用,一般置为零;第三到第六个字节用来表示PDU数据的长度,这四字节的长度应是按网络字节序来排序。
PDU数据的格式由不同的PDU类型决定。

1、 A-ASSOCIATE-RQ PDU

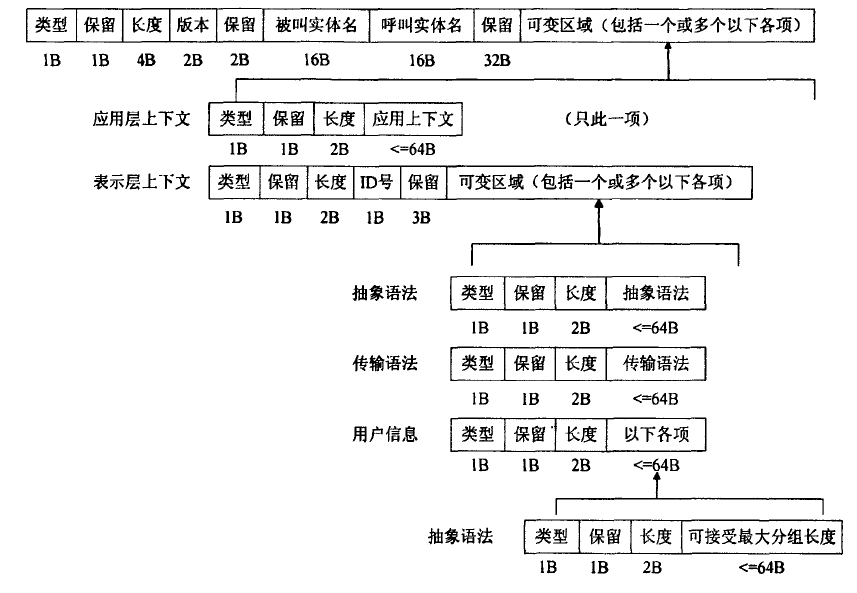

A-ASSOCIATE-RQ(AC) PDU中包含协议版本、应用环境条目、表达环境条目、抽象语法子条目、传输语法子条目以及用户信息条目等需要双方协商的重要信息,它的结构如下: A-ASSOCIATE-RQ结构

  • 1、类型标识
    A-ASSOCIATE-RQ PDU的PDU类型标识为01H
    A-ASSOCIATE-AC PDU的PDU类型标识为02H
  • 2、协议版本
    用来标识当前所使用的DICOM协议版本。
  • 3、被调用实体名称
    标识与本地应用程序进行通信的应用程序,它的主要作用是当有多个远端应用程序与本地同时进行通信时,区分有相同端口号的不同应用程序。
  • 4、调用实体名称
    标识本地应用程序AET。
  • 5、应用环境条目
    A-ASSOCIATE-RQ和A-ASSOCIATE-AC中,均标识为10H。应用环境表示DICOM协议特有的使用环境,它的值在DICOM中规定为:1.2.840.10008.3.1.1.1。
  • 6、表示环境条目
    在A-ASSOCIATE-RQ此条目类型标识为20H;
    在A-ASSOCIATE-AC中为21H。
    一个字节的表示环境ID,用于标识一个特定的表达环境。它的值为1到255之间的奇数,在同一个A-ASSOCIATE-RQ(AC) PDU中如果有多个表示环境条目,那么它们的表示环境ID应该不同,即是说在一个A-ASSOCIATE-RQ(AC) PDU中最多可有(255-1)/2+1=128个表示环境条目。
    一个字节的结果/原因,只用在A-ASSCIATE-AC PDU中,通信程序客户端可通过检验此参数的值来判断连接协商成功与否,在A-ASSOCIATE-RQ PDU中这个值设为零。这个条目包含若干抽象语法子条目和传输语法子条目。其中,抽象语法子条目:在A-ASSOCIATE-RQ此条目类型标识为30H,这个条目不出现在在A-ASSOCIATE-AC中。
    抽象语法表示整个应用程序要使用的服务对象对SOP,比如患者根查询/找回信息模块SOP类的UID值为:1.2.840.10008.5.1.4.1.2.1.1。每个SOP类对应的UID值在DICOM标准第六章数据词典的附录A中的DICOM唯一标识符(UID)注册表中有详细规定。
    传输语法子条目:在A.ASSOCIATE-RQ和A-ASSOCIATE-AC中,此条目类型均标识为40H。通信程序双方协商好传输语法之后,也就规定了双方以后的PDU中DICOM消息信息服务元(DIMSE)的封装格式。
    最常用的传输语法有:明确小Endian、模糊小Endian和明确大Endian,小Endian、大Endian就是常说的两种字节排列顺序:本地字节序和网络字节序。明确与模糊的区别在于有没有VR(值表示域)。
  • 7、用户信息条目
    在A-ASSOCIATE-RQ和A-ASSOCIATE-AC中,此条目类型均标识为50H。这个条目一般包含最大长度子条目,还可包含实行体类UID子条目以及实行体版本子条目。其中,最大长度子条目包含在A-ASSOCIATE-RQ和A-ASSOCIATE-AC中,其类型均标识为51H。用于协商在连接建立以后,客户端在P-DATA.TF PDU变量域中最多能够封装的字节数。

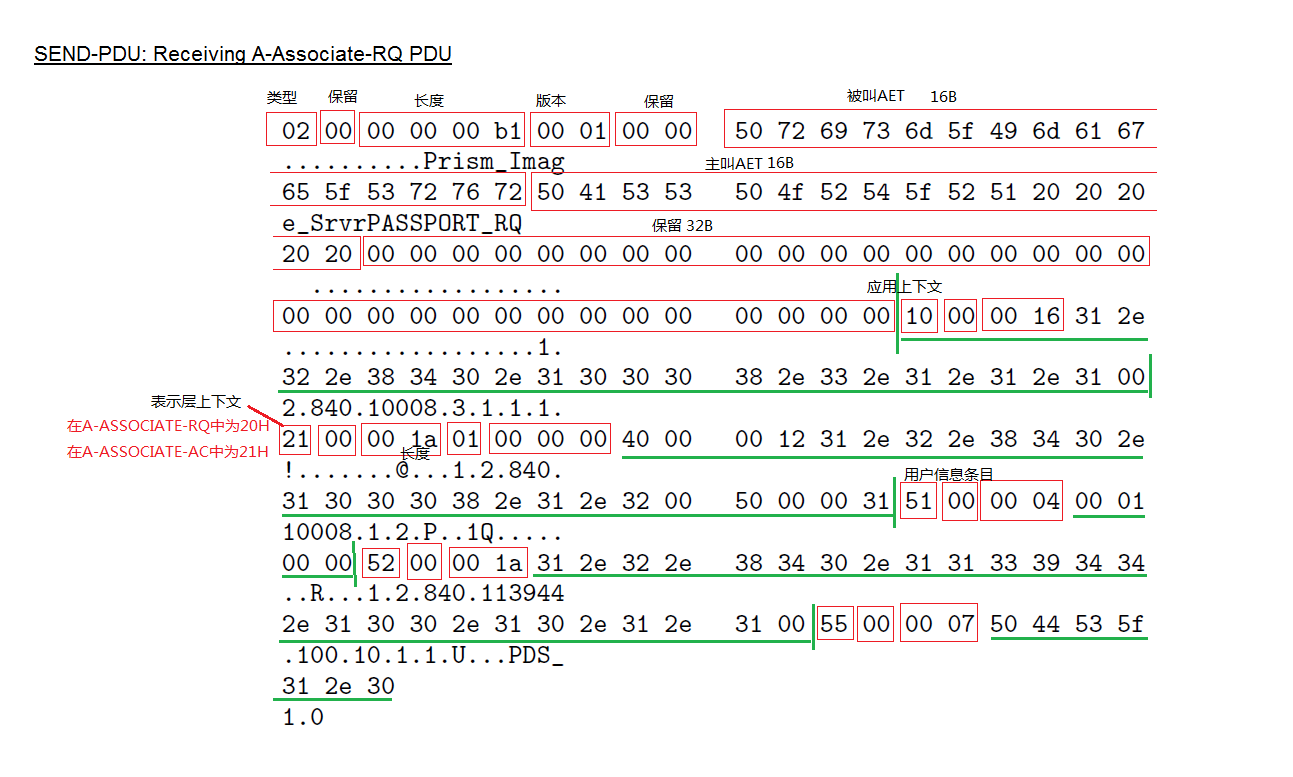

2、A-Associate-RQ传输数据实例

按照上述描述,标注传输数据:
数据传输实例

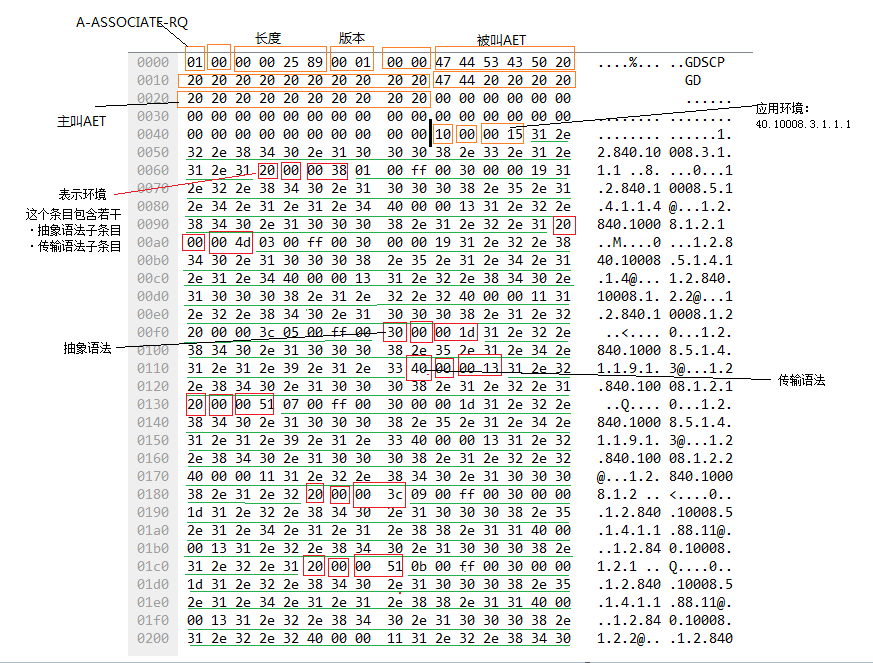

C-Store应用中Associate实例:

这里写图片描述
