OpenCV区域生长算法

1.理论基础

区域生长算法的基本思想是将有相似性质的像素点合并到一起。对每一个区域要先指定一个种子点作为生长的起点，然后将种子点周围领域的像素点和种子点进行对比，将具有相似性质的点合并起来继续向外生长，直到没有满足条件的像素被包括进来为止。这样一个区域的生长就完成了。这个过程中有几个关键的问题：

1. 给定种子点(种子点如何选取？) 种子点的选取很多时候都采用人工交互的方法实现，也有用其他方式的，比如寻找物体并提取物体内部点作为种子点。
2. 确定在生长过程中能将相邻像素包括进来的准则 灰度图像的差值；彩色图像的颜色等等。都是关于像素与像素间的关系描述。
3. 生长的停止条件

2.灰度差值的区域生长算法实现

算法实现的步骤：

1. 创建一个空白的图像(全黑)；

2. 将种子点存入vector中，vector中存储待生长的种子点；

3. 依次弹出种子点并判断种子点如周围8领域的关系(生长规则)，相似的点则作为下次生长的种子点；

4. vector中不存在种子点后就停止生长。

/***************************************************************************************
Function:  区域生长算法
Input:     src 待处理原图像 pt 初始生长点 th 生长的阈值条件
Output:    肺实质的所在的区域 实质区是白色，其他区域是黑色
Description: 生长结果区域标记为白色(255),背景色为黑色(0)
Return:    Mat
Others:    NULL
***************************************************************************************/
Mat RegionGrow(Mat src, Point2i pt, int th)
{
	Point2i ptGrowing;						//待生长点位置
	int nGrowLable = 0;								//标记是否生长过
	int nSrcValue = 0;								//生长起点灰度值
	int nCurValue = 0;								//当前生长点灰度值
	Mat matDst = Mat::zeros(src.size(), CV_8UC1);	//创建一个空白区域，填充为黑色
	//生长方向顺序数据
	int DIR[8][2] = {{-1,-1}, {0,-1}, {1,-1}, {1,0}, {1,1}, {0,1}, {-1,1}, {-1,0}};
	Vector<Point2i> vcGrowPt;						//生长点栈
	vcGrowPt.push_back(pt);							//将生长点压入栈中
	matDst.at<uchar>(pt.y, pt.x) = 255;				//标记生长点
	nSrcValue = src.at<uchar>(pt.y, pt.x);			//记录生长点的灰度值

	while (!vcGrowPt.empty())						//生长栈不为空则生长
	{
		pt = vcGrowPt.back();						//取出一个生长点
		vcGrowPt.pop_back();

		//分别对八个方向上的点进行生长
		for (int i = 0; i<9; ++i)
		{
			ptGrowing.x = pt.x + DIR[i][0];
			ptGrowing.y = pt.y + DIR[i][1];
			//检查是否是边缘点
			if (ptGrowing.x < 0 || ptGrowing.y < 0 || ptGrowing.x > (src.cols-1) || (ptGrowing.y > src.rows -1))
				continue;

			nGrowLable = matDst.at<uchar>(ptGrowing.y, ptGrowing.x);		//当前待生长点的灰度值

			if (nGrowLable == 0)					//如果标记点还没有被生长
			{
				nCurValue = src.at<uchar>(ptGrowing.y, ptGrowing.x);
				if (abs(nSrcValue - nCurValue) < th)					//在阈值范围内则生长
				{
					matDst.at<uchar>(ptGrowing.y, ptGrowing.x) = 255;		//标记为白色
					vcGrowPt.push_back(ptGrowing);					//将下一个生长点压入栈中
				}
			}
		}
	}
	return matDst.clone();
}

3.算法效果

贴图看看使用该算法的图像处理效果：

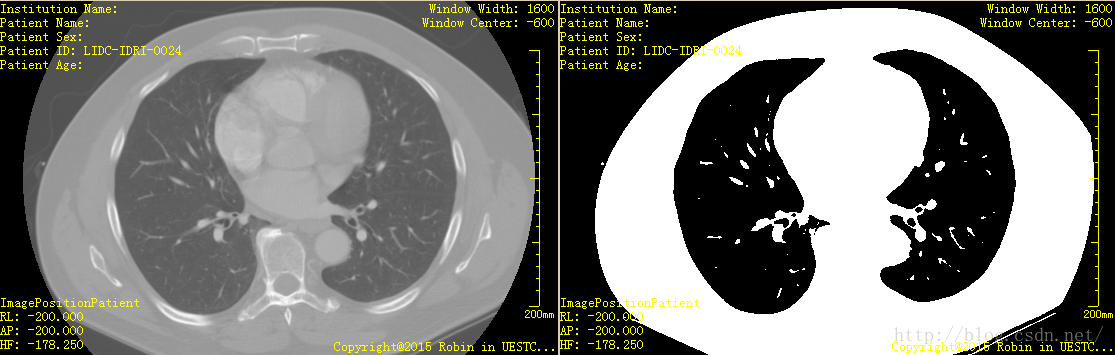

1. 首先对原图像进行二值化：

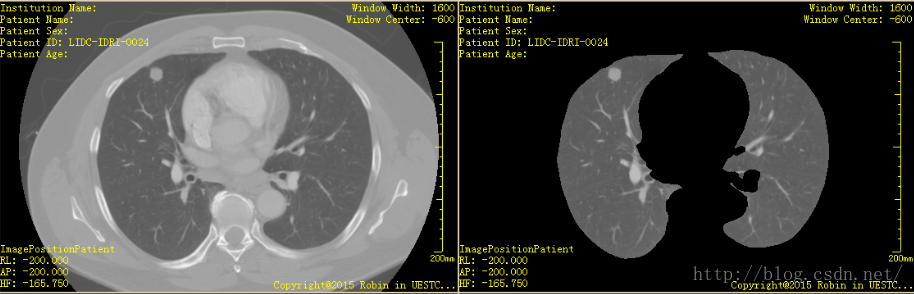

得到种子点的方法这里就不用介绍了，这个不是该算法的重点。得到两个种子点（左右肺），分别使用区域生长算法得到左右肺区，然后与原图进行与运算，得到结果：
